Dashboard

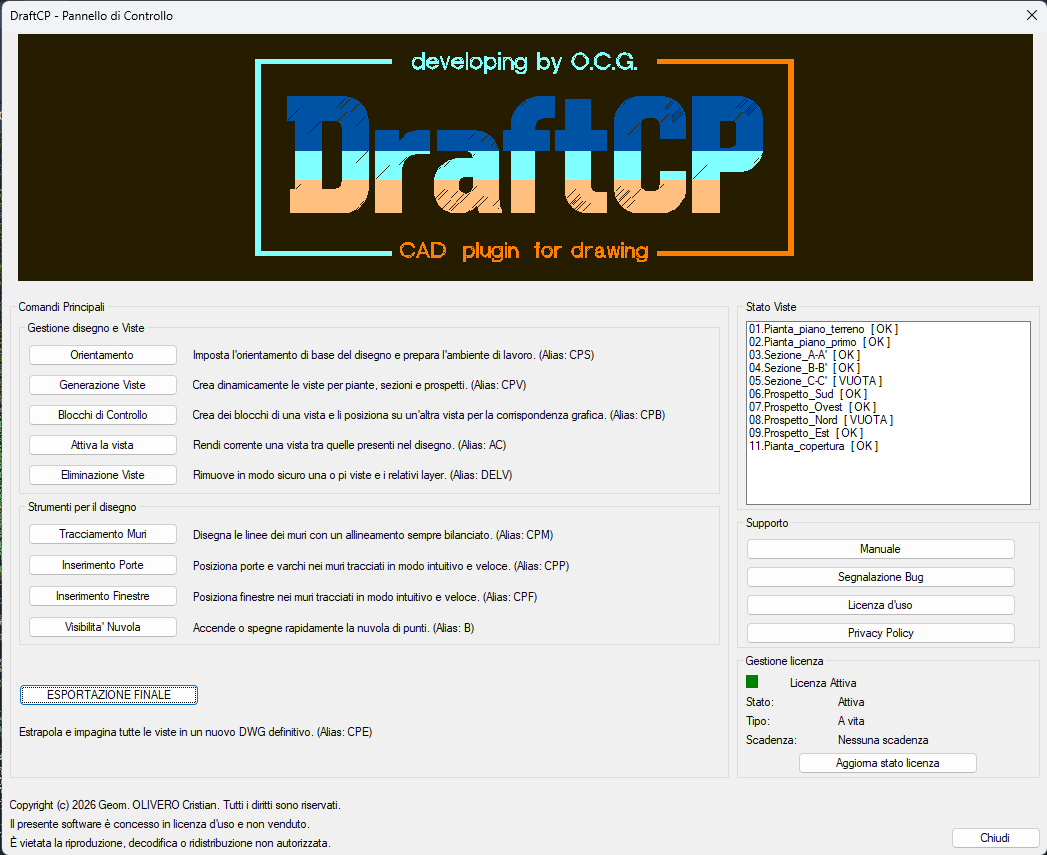

Il centro di controllo del progetto. Visualizza tutte le viste create, naviga tra i piani e accedi a tutti i comandi da un'unica finestra.
Plugin AutoCAD · v1.0.2 — in arrivo
Disegna sulle nuvole di punti.
In metà del tempo.
DraftCP è il plug-in AutoCAD che automatizza la restituzione 2D dei tuoi rilievi: gestione delle viste, tracciamento dei muri con tolleranze geometriche, inserimento intelligente di porte e finestre. Sviluppato da un geometra, per i professionisti.
Download in Arrivo
Leggi la Guida Utente
Perché DraftCP
Nato da un problema reale.
Costruito da chi lo ha vissuto.
Un geometra che ha cercato — e non trovato — lo strumento giusto per lavorare sulle nuvole di punti. Così ha deciso di costruirlo.
Il problema
Dal 2019 lavoro con le nuvole di punti. Ho cercato a lungo uno strumento che mi aiutasse a fare questo lavoro in modo più rapido, più preciso e meno ripetitivo — non un software che generasse i disegni in automatico, ma uno che mettesse nelle mie mani le operazioni giuste al momento giusto.
Online non trovavo niente di adeguato: o troppo costoso, o troppo automatizzato per garantire il controllo su quello che si consegna, o semplicemente non progettato per il disegno tecnico bidimensionale. Eppure il disegno CAD 2D è ancora oggi il sistema più utilizzato negli studi tecnici per consegnare piante, per le pratiche edilizie e catastali.
La soluzione
Così ho iniziato a studiare AutoLISP — uno dei primi e più efficienti linguaggi di programmazione per l'ambiente CAD — e ho costruito i miei primi comandi, mettendoli a disposizione dei colleghi dello studio. Anno dopo anno, commessa dopo commessa, il codice è cresciuto.
Oggi DraftCP è il risultato di anni di lavoro sul campo, testato su centinaia di rilievi reali. Non sostituisce il professionista: lo affianca, eliminando le ore di operazioni ripetitive che — fatte a mano — rischiano anche di produrre errori di distrazione. Uno strumento sviluppato da un professionista come te.
Funzionalità
11 comandi integrati.
Un workflow completo.
Ogni comando è progettato per un'operazione specifica, rapida e precisa. Dall'orientamento iniziale del progetto all'esportazione finale.
Orientamento e Setup
Imposta il sistema di riferimento del progetto rispetto alla nuvola di punti. Definisce l'UCS di base da cui vengono generate tutte le viste.
Generazione Viste
Crea le sezioni orizzontali (piante) della nuvola con layer system automatico e ordinato. Ogni vista è gestita su layer dedicati e indipendenti.
Navigazione Rapida
Passa da un piano all'altro con due tasti. Attiva vista, layer filter e punto di vista corretto in frazioni di secondo, senza usare il mouse.
Tracciamento Muri
Disegna muri in pianta con controllo automatico di parallelismo e ortogonalità rispetto all'UCS. Tolleranze lineari e angolari configurabili per ogni rilievo.
Inserimento Finestre
Inserisce la rappresentazione delle finestre in pianta con geometria dinamica adattata alla larghezza del muro rilevato. Layer automatici.
Inserimento Porte
Inserisce porte in pianta con arco di apertura dinamico, dimensioni adattate al vano rilevato e gestione automatica dei layer dedicati.
Blocchi di Controllo
Inserisce blocchi di riferimento e controllo per la verifica della coerenza geometrica del disegno rispetto alla nuvola di punti.
Eliminazione Viste
Rimuove una vista e tutti i layer associati mantenendo il disegno pulito e ordinato, senza layer orfani residui.
Visibilità Nuvola
Accende e spegne la nuvola di punti istantaneamente con un tasto. Indispensabile per alternare rapidamente tra nuvola e disegno durante la restituzione.
Esportazione Pulita
Esporta le viste in file DWG separati e pronti alla consegna, con layer system ordinato e senza elementi residui della sessione di lavoro.
Come Funziona
Il workflow in 3 passi.
DraftCP si integra nel tuo ambiente AutoCAD senza stravolgere il flusso di lavoro. In tre fasi, dalla nuvola grezza al disegno pronto alla consegna.
Importa e Orienta
Importa la nuvola di punti in AutoCAD e usa CPS per orientare il sistema di riferimento del progetto. DraftCP si adatta al tuo rilievo, non il contrario.
Genera le Viste
Con CPV crei le sezioni orizzontali (piante) in pochi clic. I layer vengono creati e organizzati automaticamente. Naviga tra i piani con AC in tempo reale.
Disegna ed Esporta
Tracci muri, porte e finestre con precisione geometrica garantita. Quando il disegno è pronto, CPE esporta file DWG puliti e pronti alla consegna.
Download
Pronto a risparmiare tempo?
Versione 1.0.2 — In preparazione
DraftCP
DraftCP
per AutoCAD
Il download sarà disponibile a breve. Il plug-in è compatibile con AutoCAD 2018 e versioni successive su Windows 10 e 11.
🔔 Vuoi essere tra i primi a provarlo?
Invia una richiesta di accesso anticipato o di licenza di prova a OCG.Software26@outlook.com. Riceverai risposta entro 24 ore non appena il download sarà attivo. La procedura di attivazione avviene direttamente all'interno dell'applicazione.
Invia una richiesta di accesso anticipato o di licenza di prova a OCG.Software26@outlook.com. Riceverai risposta entro 24 ore non appena il download sarà attivo. La procedura di attivazione avviene direttamente all'interno dell'applicazione.
Piattaforma
Windows 10 / 11
Software CAD
AutoCAD 2018+
Compatibilità
RCP / RCS / Lgs / Lgsx
Licenza
Prova / Durata
Attivazione
Entro 24 ore
